Funktionen zur Stabilitätsberechnung (RMS)

Das Tool 'RMS-Simulation' in PowerFactory, das eine Simulationsüberwachungsfunktion beinhaltet, kann zur Analyse von Mittelzeit- und Langzeit-Vorgängen sowohl im symmetrischen als auch im unsymmetrischen Zustand verwendet werden.  Eine umfangreiche Bibliothek von Standardmodellen (z. B. IEEE) ist enthalten, und grafische Umgebungen erleichtern die Erstellung von benutzerdefinierten Modellen mit DSL (DIgSILENT Simulation Language) oder Modelica. Schnittstellen ermöglichen den Import und Export von Modellen, und flexible Co-Simulationsoptionen sind ebenfalls verfügbar.

• Mehrphasige AC-Netze, DC-Netze
• Symmetrische und unsymmetrische Netznachbildung und Netzzustände
• Schnelle Algorithmen mit variabler und adaptiver Schrittweite
• A-stabiler Simulationsalgorithmus, anwendbar auf alle oder einzelne ausgewählte Modelle, unterstützt Langzeit-Stabilitätssimulationen mit automatischer Schrittweitenanpassung im Bereich von Millisekunden bis hin zu Minuten
• Hochpräzise Behandlung von Ereignissen und Interrupts
• Simulation jeglicher Arten von Fehlern oder Ereignissen
• Transienter Motorhochlauf (Synchron- und Asynchronmaschinen)
• Unterstützung aller Relais aus der Schutzgeräte-Bibliothek
• Modus für Echtzeit-Simulation

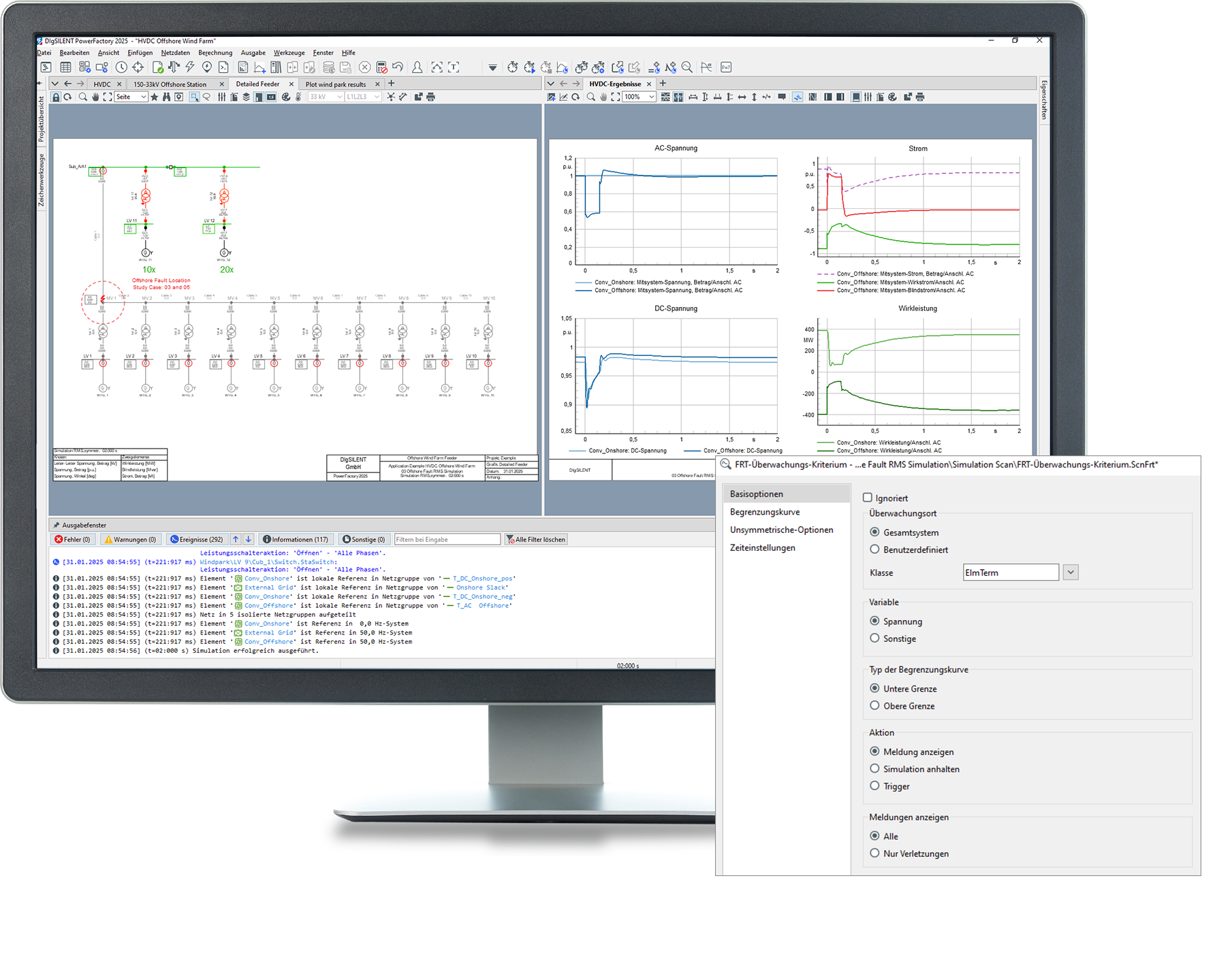

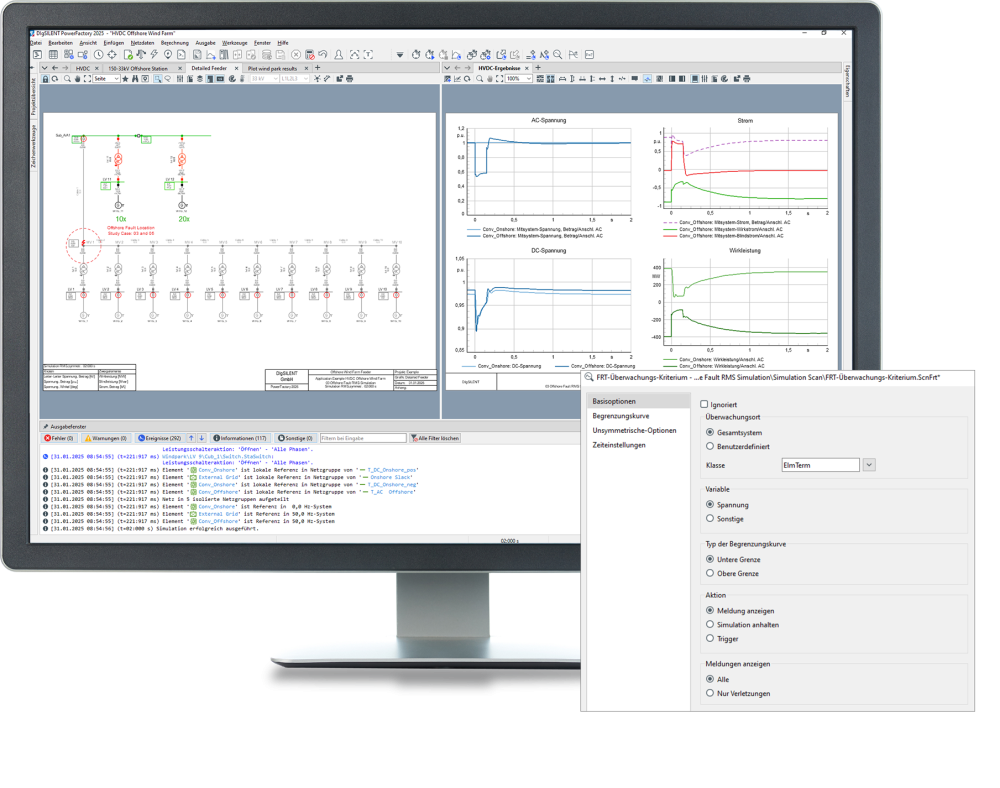

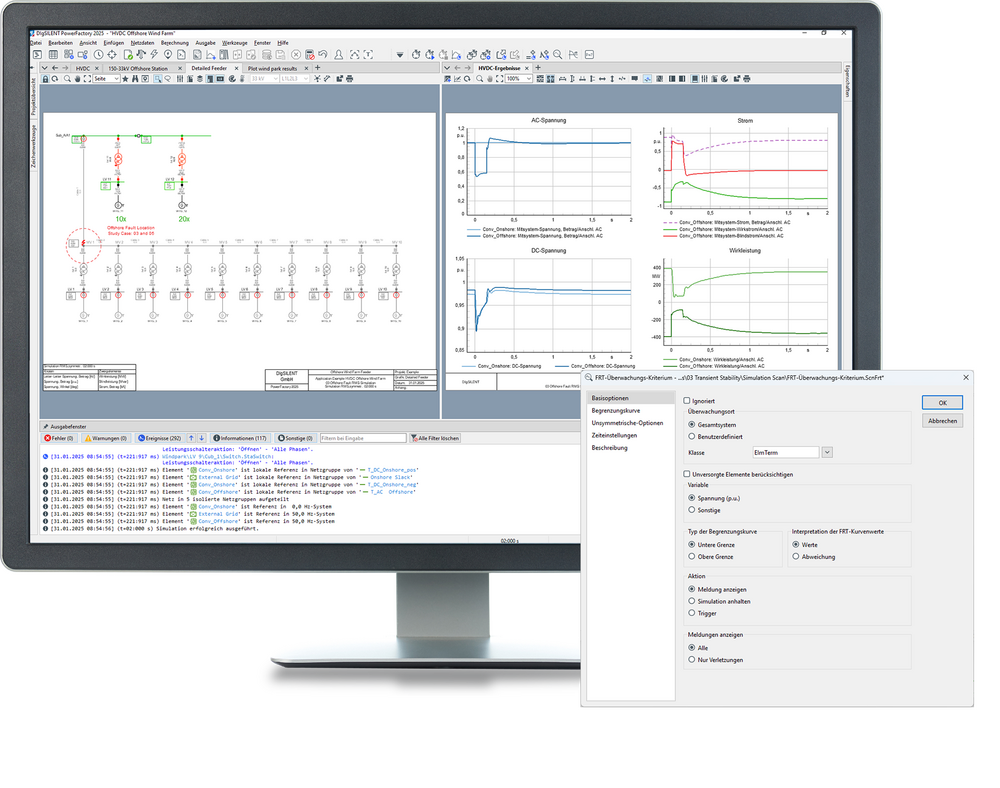

• Werkzeug zur Simulations-Überwachung, z.B. zur Polschlupf-Erkennung oder zur Überwachung der Frequenz, der Spannung, FRT oder beliebiger anderer Parameter, Synchronmaschinendrehzahlüberwachung
• Frequenzanalyse-Werkzeuge einschließlich Fast Fourier-Transformation (FFT) und Prony-Analyse für eine Zeitpunkt- oder Zeitraumbetrachtung
• Werkzeug zur Übertragungsfunktionsanalyse für dynamische Modelle mit Bode/Nyquist-Diagrammen

• Allgemeine Darstellung von UDMs

  • Grafische Modellierungsumgebung für die Entwicklung von UDMs
  • Unterstützung von nativen Modellierungssprachen (eingebaute Elemente, DSL und Modelica), sowie von Modellen mit externer Schnittstelle (FMI und IEC 61400-27)
  • Unterstützung hoch skalierbarer Konzepte für den Einsatz von UDMs in großen Stromnetzen unter Verwendung von typischen Modellverschaltungen und zusammengesetzten Modellen
  • Zugang zu den Eingangs-/Ausgangssignalen von den beliebigen Netzelements
  • Unterstützung von skalaren- und vektorbasierten Signalen sowie verschiedene Signalmultiplexing-Optionen zur einfachen Verteilung von Signalen von/zu Komponenten
  • Verschachtelung von typischen Modellverschaltungen, die komplexe Systemarchitekturen ermöglichen, z. B. Schnittstellen zwischen Leitstellen, Kraftwerken und untergeordneten Kraftwerkskomponenten
  • Integrierte Unterstützung für die Erstellung von benutzerdefinierten Leistungselektronik-Topologien für die EMT-Simulation mit Hilfe von Submodellen
  • Unterstützung vollständiger Simulationsmodelle von Anlagenkomponenten und Betriebsmitteln: einfaches Packen, Exportieren, Importieren und Bereitstellen komplexer UDMs mithilfe von Allgemeinen Vorlagen
• DIgSILENT Simulation Language (DSL)

  • Grafische Modellierungsumgebung für die Entwicklung komplexer DSL-Modelle
  • Große DSL-Makro-Bibliothek zur vereinfachten Erstellung von Blockdiagrammen
  • Unterstützung komplexer nichtlinearer zeitkontinuierlicher Steuerungsmodelle, einschließlich erweiterter Funktionen, z. B. schrittgrößenunabhängige Lösung, sofortige Ereignisauslösung, schnelle Simulationsoptionen
  • Eingebauter Editor für die Codierung von benutzerdefinierten DSL-Modellen unter Verwendung der DIgSILENT Simulation Language
  • Umfangreiche Standard-Bibliothek einschließlich IEEE, IEC, WECC und CIM ENTSO-E Modellen
  • Automatische Initialisierung von komplexen, nichtlinearen Modellen
  • Konfigurationsskript für die Initialisierung mit DPL
  • Kompilierung von DSL-Modellen in DLLs zur Verbesserung der Simulationsleistung
  • Option zur automatischen Kompilierung von DSL-Modellen
  • DSL-Verschlüsselungsfunktion¹ zum Schutz von Daten über geistiges Eigentum bei Verwendung nicht kompilierter (offener) DSL-Modelle
• Modellierungssprache Modelica
  • Graphische Modellierungsumgebung für die Entwicklung komplexer Modelica-Modelle
  • Eingebaute Bibliothek von Modelica-Basisblöcken zur vereinfachten Erstellung von Modellen mit hierarchisch strukturierten Blockdiagrammen
  • Hybride Modellierung: Kombination von zeitkontinuierlichen und zeitdiskreten Komponenten
  • Unterstützung von getakteten Steuerungsmodellen einschließlich Array-Signalen und -Variablen, sequentiellen Algorithmen und wählbaren Datentypen
  • Eingebauter Editor für die Codierung benutzerdefinierter Modelle mit der Modelica Language
  • Hierarchische Parameterstruktur für Modelica-Modelle
  • Konfigurationsskript für die Initialisierung mit DPL
  • Export des Modelica-Modells mit der FMU-Exportfunktion² (FMI 2.0 und 3.0 (Functional Mock-Up Interface) Standard)
• Schnittstellen für dynamische Modelle
  • Import von externen Modellen unter Verwendung von FMI 2.0 und 3.0 (Functional Mock-Up Interface) Standard für Co-Simulation, FMI 2.0 und 3.0 Standard für Modellaustausch
  • Import von externen Modellen über die IEC 61400-27 DLL C-Schnittstelle
  • Kommunikation mit externen Komponenten über die OPC-Schnittstelle³ für verschiedene Anwendungen (z.B. Echtzeitsimulationen)
  • Kommunikation mit externen Komponenten über die IEEE C37.118 Simulationsschnittstelle⁴ für PMU-Daten-Streaming

• Co-Simulation von einem Netztyp (RMS symmetrisch – RMS symmetrisch, RMS unsymmetrisch – RMS unsymmetrisch, EMT-EMT⁵)
• Co-Simulation von mehreren Netztypen (RMS symmetrisch – RMS unsymmetrisch – EMT⁵)
• Co-Simulation mit externem Löser (z. B. Netzberechnungssoftware eines Drittanbieters) unter Verwendung des FMI 2.0 (Functional Mock-Up Interface) Standards
• Integrierte Parallelisierungsoptionen zur Performance Steigerung
• Unterstützung der exakten (impliziten) und schnellen (expliziten) Methode
• Unterstützung von Mehrtor-Norton/Thevenin-Netzäquivalenten für die explizite Methode
• Einfach zu definierende Grenzen durch Verwendung von Begrenzungsobjekten
• Definition einer beliebigen Anzahl an Co-Simulations Regionen
• Co-Simulation zwischen Netzbereichen welche durch beliebige Kriterien getrennt werden: Lokalisierung, Spannungsbene, etc.
• Automatisches Teilen von Netzbereichen für interne implizite Co-Simulation

Funktionen für Motorhochlauf⁶

¹ Erfordert Lizenz für DPL/DSL/QDSL-Verschlüsselung. DIgSILENT gibt keine Garantie für die kryptographische Sicherheit von verschlüsselten Modellen. Insbesondere übernimmt DIgSILENT keine Garantie dafür, dass die Details und die Funktionalitäten eines verschlüsselten Modells vor jeglichem Fremdzugriff oder jeglichen Angriffsversuchen sicher sind.
² Erfordert Lizenz für FMU Modell Export
³ Erfordert Lizenz für OPC
⁴ Erfordert Lizenz für C37-Simulations-Schnitstelle
⁵ Erfordert Lizenz für EMT
⁶ Details, siehe separate Beschreibung
