System-Integration

Unsere DIgSILENT Produkte PowerFactory und StationWare werden bei Kunden in komplexen Geschäftsprozessen eingesetzt und nutzen Daten aus anderen Informationssystemen (GIS, SCADA, etc.). Das DIgSILENT Projekt-Team entwickelt in enger Zusammenarbeit mit dem Kunden solche kundenspezifischen Integrationslösungen, die eine zentrale und effiziente Datenhaltung und die Automatisierung von Prozessen ermöglichen.

GIS-Integration

Zusammen mit Asset-Management-Systemen stellen geografische Informationssysteme (GIS) die Hauptquellen für Netztopologie- und Betriebsmitteldaten dar. Viele Versorgungsunternehmen verwenden in GIS-Anwendungen exportierte Daten als Basis für das PowerFactory-Netzmodell. Diese exportierten Daten können detaillierte Anlagendaten einschließlich Topologiedaten, Leitungs-/Kabeldaten, Last-/Erzeugungsdaten sowie GPS-Koordinaten/Informationen aus schematischen Darstellungen usw. umfassen.

Die Symbole von Anlagen, der Linienstil und die Farbgebung können entsprechend den technischen Eigenschaften des Objekts individuell angepasst werden. Das integrierte Ver- und Abgleichswerkzeug unterstützt ebenso wie die Versionierungsfunktion in idealer Weise den häufigen Datenaustausch mit GIS-Systemen. PowerFactory-Engines können direkt in GIS-Systeme eingebunden werden und stellen so unterschiedlichste Berechnungsfunktionen bereit, wie zum Beispiel die Berechnung der Erzeugungsleistung von an das Niederspannungsnetz angeschlossenen erneuerbaren Energiequellen.

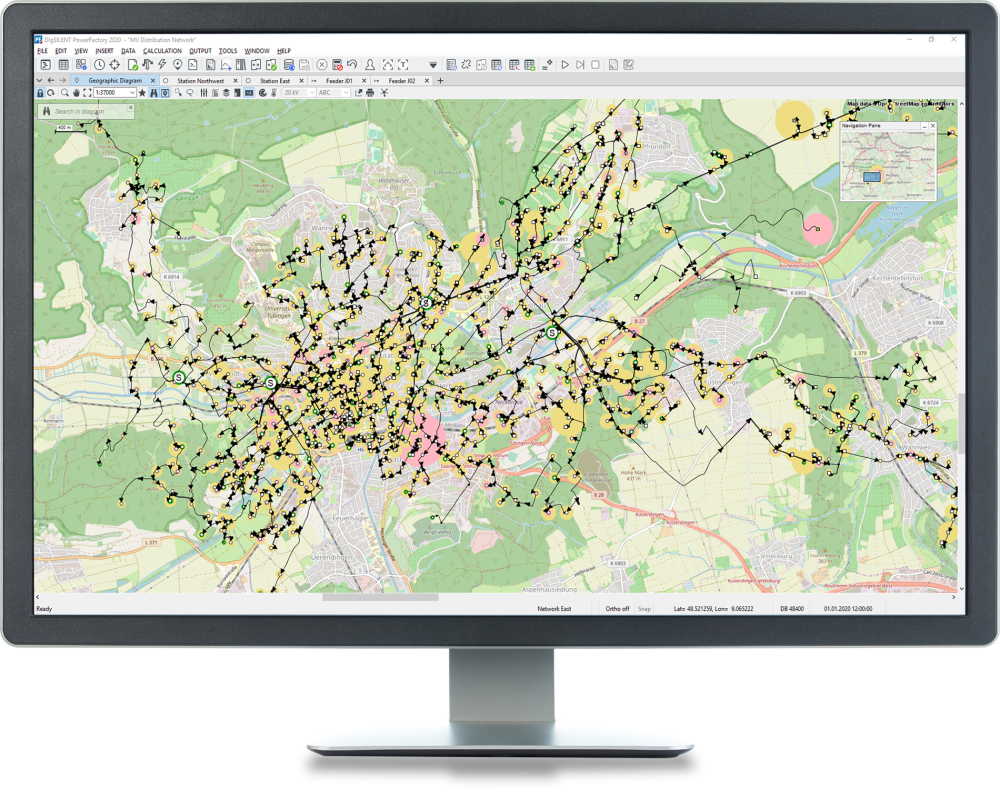

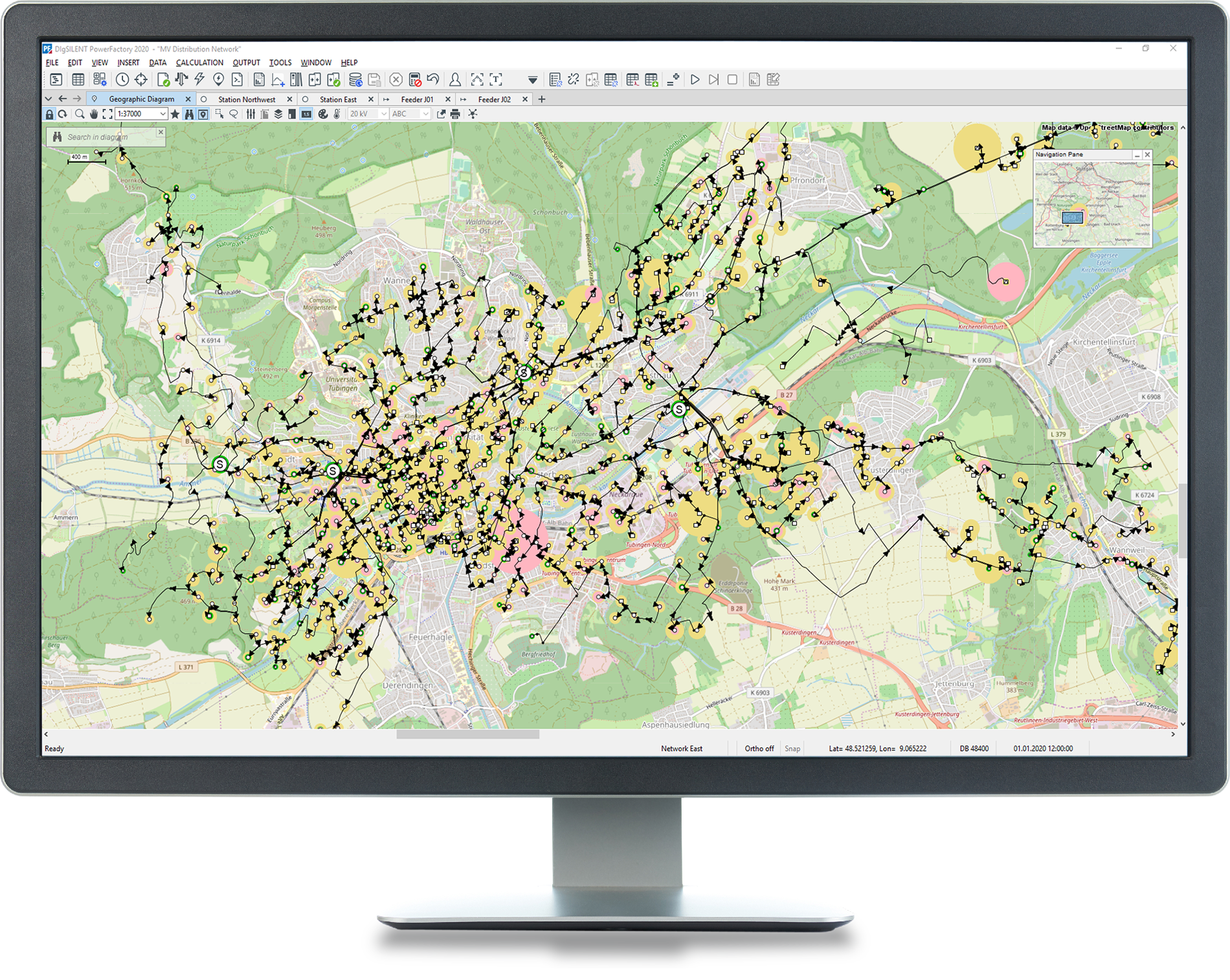

Geografische Darstellung eines fiktiven Mittelspannungsnetzes in PowerFactory. Gelbe Kreise stehen für Last; lila Kreise zeigen die installierte Erzeugung an.

SCADA-Integration

Die PowerFactory-OPC-Schnittstelle wird weltweit für die Echtzeit-Integration von PowerFactory in SCADA- Systeme verwendet. Der Anwendungsbereich erstreckt sich von der Online-Zustandsschätzung über Funktionen im Simulationsmodus (Dispatchplanung für die Lastflussrechnung, Ausfallanalyse, Validierung von Schalthandlungen) bis hin zu einer dynamischen Netzsimulation in Echtzeit mittels des Dispatcher-Training- Simulators. Hersteller von Regeleinrichtungen verwenden die PowerFactory- OPC-Schnittstelle zur Entwicklung von Reglern sowie für Tests fertiger Steuergeräte (Hardware-in-the-Loop-Tests), z. B. von Reglern für intelligente Stromnetze (Smart Grids), PV-Anlagen oder Windparks.

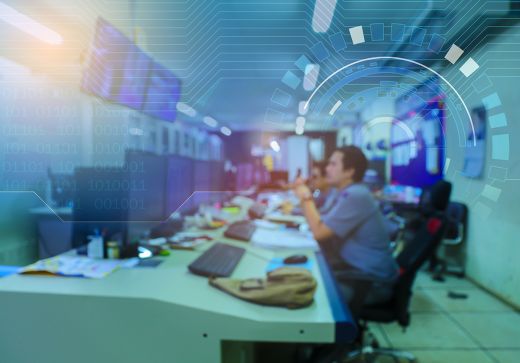

PowerFactory kann an SCADA-Systeme als Berechnungs-Engine angeschlossen werden.

Automatisierung von Geschäftsprozessen

PowerFactory unterstützt standardmäßige ENTSO-E-Betriebsplanungsprozesse wie beispiels­weise D-2, D-1 und Intraday. Der Intraday-Prozess wird als ein vollautomatischer, parallelisierter Prozess ausgeführt. Der PowerFactory Connector Service ermöglicht einen nachrichtenbasierten Datenaustausch, beispielsweise für Lastprognosen, Kraftwerksfahrpläne, den geplanten Leistungsaustausch zwischen den Regelzonen, CIM (CGMES) oder UCTE-DEF-Dateien, EMS-Snapshots sowie Daten zur dynamischen Strombelastbarkeit von Freileitungen und Marktkopplung.

Ebenso ist PowerFactory das Produkt der Wahl für die Automatisierung von Geschäftsprozessen sowie bei der Planung und dem Betrieb von Verteilnetzen. Als Beispiel wurde die kombinierte MS-/NS-Berechnung für das Verteilnetz eines ganzen Landes (> 2.000 Schaltanlagen und >25.000 MS-Abgänge sowie > 845.000 NS-Netze) mit Hilfe von PowerFactory und dem Massenexport von Daten aus GIS-Anwendungen automatisiert.

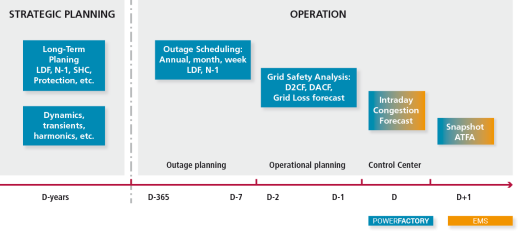

Prozesse bei der strategischen und betrieblichen Netzplanung, die von DIgSILENT PowerFactory bei kundenspezifischen automatisierten Lösungen hinreichend unterstützt werden.

Integrationskomponenten

Lösungsarchitektur

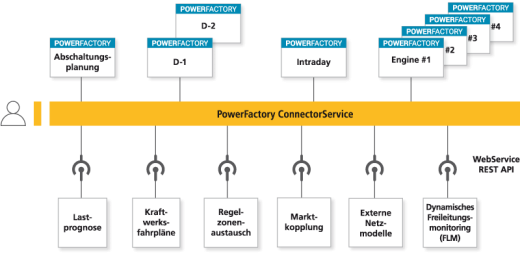

Systemarchitektur zur Automatisierung von Betriebsprozessen.

Auch im Engine Modus stellt PowerFactory externen Systemen das gesamte Funktionsspektrum von PowerFactory zur Verfügung. Die Engines können über den PowerFactory ConnectorService, PowerFactory-API sowie DPL- oder Python-Skripte gesteuert werden. Diverse Schnittstellen wie CIM, UCTE-DEF, OPC und DGS unterstützen den bidirektionalen Datenaustausch mit verschiedenen Systemen.

Der PowerFactory ConnectorService ist ein ASP.NET core-basierter Windows Service, der es dem Benutzer ermöglicht, die in PowerFactory laufenden Prozesse zu konfigurieren, auszuführen und zu überwachen.

Er verwendet ein flexibles Plugin-Konzept: Standard-oder kundenspezifische Plugins werden kombiniert über den Power Factory ConnectorService zur Verfügung gestellt, um die Bedürfnisse des einzelnen Kunden zu erfüllen. Eine externe Anwendung kommuniziert mit dem ConnectorService z.B. über RESTful API.

Der ConnectorService ermöglicht den Zugang zu mehreren PowerFactory-Engines über Webservices. Das eingebaute Queuing und Scheduling erleichtert es, die PowerFactory PowerFactory-Engine mit anderen Applikationen zu koppeln.

Der ConnectorService beinhaltet Standard-Visualisierungswerkzeuge. Neben dem Status der PowerFactory- Instanzen und der einzelnen Prozesse können auch zusätzliche Informationen wie z.B. Berechnungsergebnisse überwacht werden.
