Industrienetze

Industrienetze sind durch eine hohe spezifische und zumeist sensitive Last, einer hohen Dichte an Schaltanlagen und Verteilern mit hoher Kurzschlussleistung, kurzen Entfernungen zwischen den Schaltanlagen, der dominanten Verwendung von Kabeln, dem Betrieb dynamischer und nichtlinearer Lasten sowie der häufig anzutreffenden Eigenerzeugung charakterisiert.

Auf Basis langjähriger, internationaler Erfahrungen bei der Durchführung umfangreicher Industrienetzstudien z.B. in den Bereichen Automobil, Bergbau, Öl und Chemie bietet DIgSILENT Problemlösungen zu allen relevanten Themen:

  • Ermittlung der Verbraucherlisten und Laststrukturen
  • Erstellung und Überprüfung der Anlagendesigns sowie notwendiger Erweiterungen
  • Dimensionierung von Schaltanlagen, Verteilersysteme, Kabel und Transformatoren auf Basis von Lastfluss- und Kurzschlussberechnungen nach einschlägigen Normen
  • Entwicklung und Dimensionierung von Fremdnetzanbindungen und Eigenerzeugungsanlagen inkl. erforderlicher Notstromkonzepte
  • Festlegung der grundlegenden Kennwerte von Generatoren und Regeleinrichtungen
  • Entwurf von hochzuverlässigen Netzbereichen
  • Einbindung großer Antriebe und stark schwankender Verbraucher
  • Sicherstellung der erforderlichen Netzqualität und Versorgungszuverlässigkeit
  • Störlichtbogenberechnung (Arc Flash) auf Basis der anzuwendenden Normen

Consulting Services - Überblick

  • Darstellung und Auslegung von optimalen Netztopologien
  • Modellierung von Diesel/Gas/Umrichter-gespeister Erzeugung im Insel- und Netzbetrieb
  • Auswahl und Festlegung von wichtigen Kraftwerksparametern
  • Bewertung der Spannungsqualität in Netzen mit hohen Dichten von leistungselektronischen Antrieben
  • Unterbrechungsfreie Stromversorgungen und Notstromsysteme
  • Entwicklung von Lastabwurfstrategien für die Prozesssicherheit
  • Kabelanalyse und -auswahl
  • Stabilitätsuntersuchung im Inselbetrieb

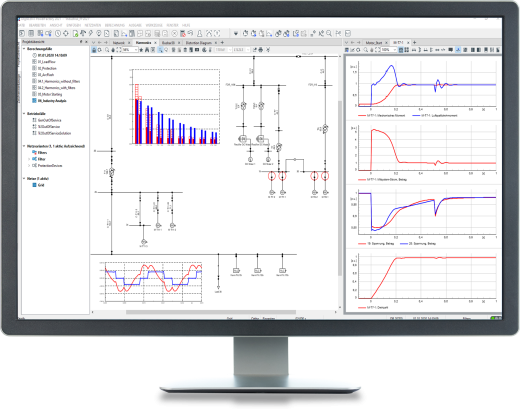

  • Überprüfung von dynamischen Motorhochläufen und Hochlaufmethoden von Motoren und Antrieben
  • Umfangreiches Know-how im Bereich der Industrienetze, wie zum Beispiel Öl- und Gasindustrie, Bergbau, Metallverarbeitung, Chemiebetriebe, Marine und Rechenzentren
  • Ermittlung der Verbraucherlisten und Laststrukturen
  • Vorbereitung und Überprüfung von Netzauslegungen und –erweiterungen
  • Vorbereitung und Überprüfung von Netzauslegungen und –erweiterungen
  • Dimensionierung von Schaltanlagen, Verteilersystemen, Kabeln und Transformatoren auf Basis von Lastfluss- und Kurzschlussberechnungen nach einschlägigen Normen
  • Entwicklung und Dimensionierung von Fremdnetzanbindungen und Eigenerzeugungsanlagen inkl. erforderlicher Notstromkonzepte
  • Festlegung der grundlegenden Kennwerte von Generatoren und Regeleinrichtungen
  • Entwurf von hochzuverlässigen Netzbereichen
  • Einbindung großer Antriebe und stark schwankender Verbraucher
  • Überprüfung der geforderten Netzqualität und Versorgungszuverlässigkeit
  • Störlichtbogenberechnung nach gültigen Normen
  • Bewertung von Motorhochläufen, Wiederanlaufkonzepten und der Anwendung automatischer Schalthandlungen zur Verkürzung von Unterbrechungszeiten unter Berücksichtigung des dynamischen Generatorverhaltens

Netzschutz

Ein wirksamer Netzschutz ist für die Zuverlässigkeit des Stromnetzes von entscheidender Bedeutung, da er sicherstellt, dass die Systemstabilität bei Störungen erhalten bleibt.

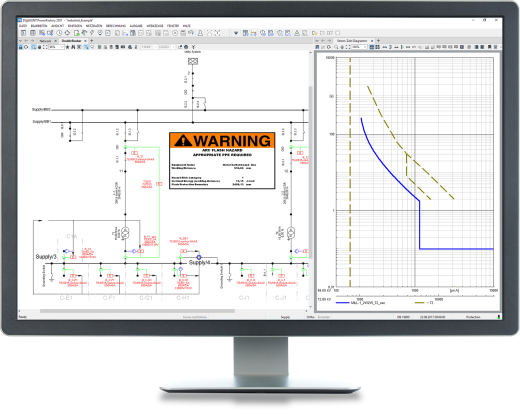

DIgSILENT unterstützt bei der Entwicklung neuer Schutzkonzepte und der Definition neuer Schutzeinstellungen für jede Netzkonfiguration, um eine schnelle und selektive Fehlerklärung zu gewährleisten. Die Schutzkoordinierungsstudien basieren auf detaillierten PowerFactory-Relaismodellen in Kombination mit automatisierten Berechnungswerkzeugen und verschiedensten Schutzdiagrammen.

Consulting Services im Überblick

  • Entwicklung von Schutzkonzepten für alle Spannungsebenen und Netzarten
  • Überprüfung und Verbesserung von existierenden Schutzkonzepten in Übertragungs-, Verteil- und Industrienetzen
  • Darstellung von Schutzgeräteeinstellungen und Betrachtung von Fehlerfällen für verschiedene Betriebspunkte
  • Ganzheitliche Überprüfung und Verbesserung der Selektivität von existierenden Schutzeinstellungen
  • Entwicklung von speziellen Schutzkonzepten wie rückwärtige Verriegelung oder Signalvergleichsschutz
  • Entwicklung und Implementierung von Schutzdatenbanken basierend auf PowerFactory und StationWare
  • Integration von Verwaltungssystemen für Schutzgeräte mit der Software StationWare und dem Aufbau einer bidirektionalen Schnittstelle zu PowerFactory
  • Fehleranalyse mit statischen und dynamischen Kurzschlusssimulationen unter Berücksichtigung detaillierter Stromwandler- und Schutzgerätemodelle sowie des dynamischen Netzverhaltens
  • Ganzheitliche Schutzkoordinierungsstudien
  • Entwicklung von Schutzkonzepten zur Verhinderung von Inselbildung
  • Detaillierte Schutzmodelle für dynamische Simulationen, um das Verhalten der Relais bei Netzschwingungen zu analysieren
