Funktionen für Verteilnetze

Die 'Funktionen für Verteilnetze' dienen zur Analyse und Verbesserung der wichtigsten Aspekte eines Verteilnetzes. Mit dem angebotenen Funktionsspektrum kann in einem ersten Schritt die optimale Trennstelle entsprechend der Minimierung der Verluste oder den Zuverlässigkeitsindizes unter Beachtung von Netz-Nebenbedingungen ermittelt werden. In einem zweiten Schritt erfolgt dann die Optimierung des Spannungsprofils mit dem Ziel, auf eine zunehmend dezentrale Energieerzeugung oder eine zunehmende Anzahl von Lasten im NS-Netz vorbereitet zu sein; dies geschieht durch Schätzung der optimalen Stufenschalterposition der Ortsnetz-Transformatoren. Bei unsymmetrischen Zuständen lässt sich dank der Symmetrie-Optimierung leichter eine optimale Symmetrie für die Last- und Erzeugungseinheiten zwischen den drei Phasen finden.

Das Paket umfasst auch ein Werkzeug zur optimalen Platzierung von Kondensatorbänken und eins zur Bewertung der maximalen Kapazität für dezentrale Energieanlagen (DEA) sowie Lasten in einem Netzbereich.

Niederspannungs-Lastflussberechnung

  • Lastflussberechnung unter Berücksichtigung des stochastischen Verbrauchsverhaltens von Lasten
  • Einsatz von Gleichzeitigkeitskurven in Verbindung mit Niederspannungs-Lasten
  • Optionales Skalieren und Koppeln

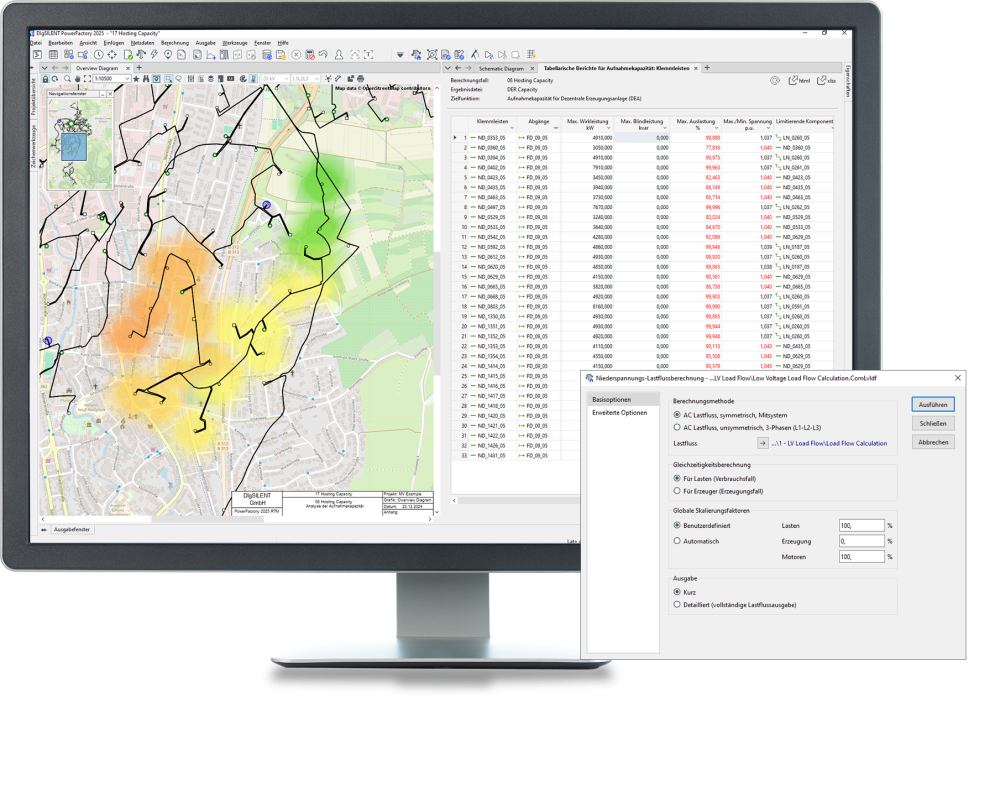

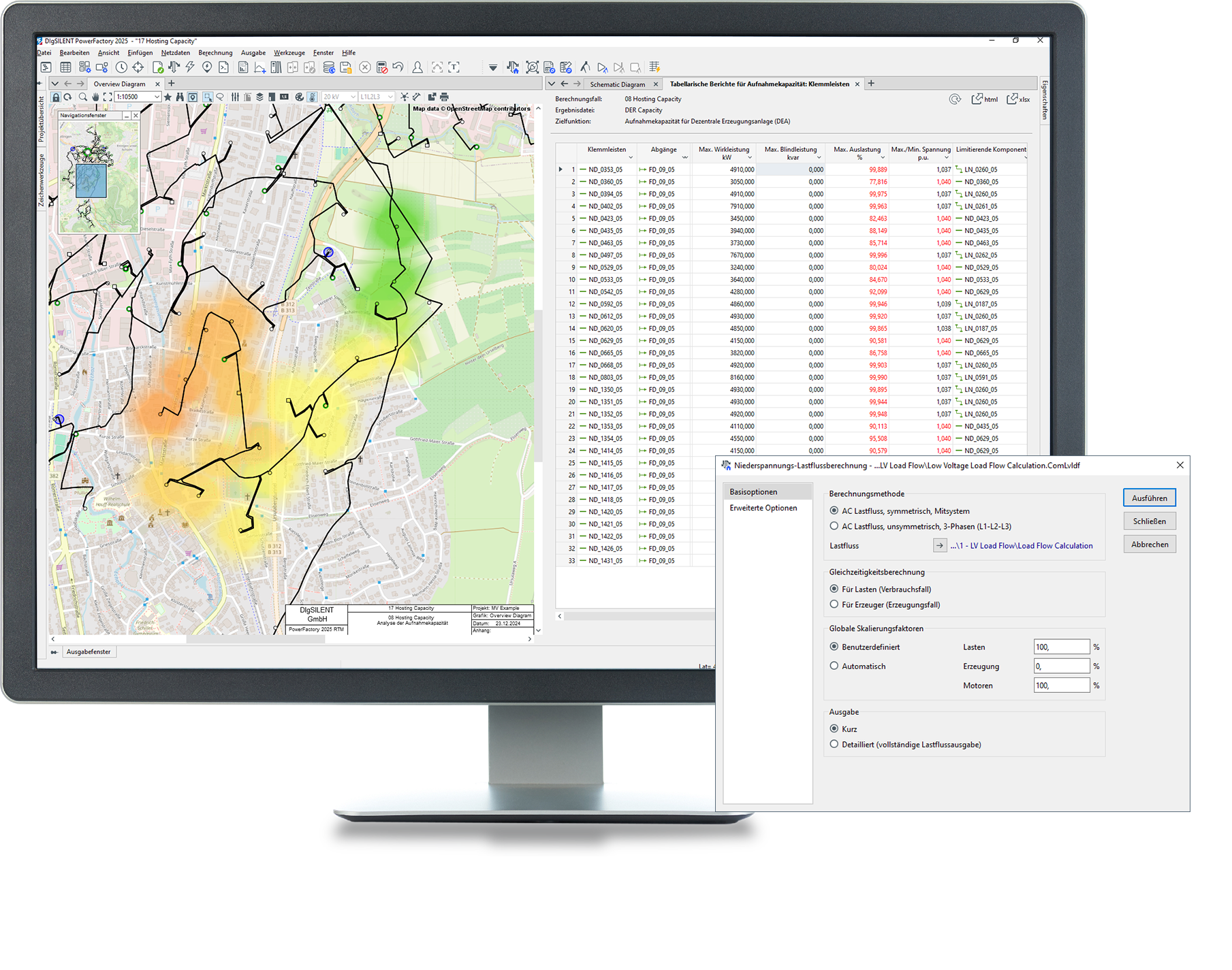

Analyse der Aufnahmekapazität

  • Bewertung der maximalen Kapazität für dezentrale Energieanlagen (DEA) sowie Lasten in einem Netzbereich
  • Berücksichtigung von thermischen Limits, sowie Spannungs-, Schutz1 und Oberschwingungsgrenzwerten2
  • Grafische Visualisierung der maximalen, minimalen und durchschnittlichen Kapazität des Systems
  • Tabellarische Berichte über die maximalen Kapazitäten und Begrenzungskomponenten für Abgänge und Sammelschienen
  • Paralleles Rechnen mit mehreren Prozessorkernen

1 Erfordert Schutzfunktionen
2Lizenz für Spannungsqualitäts- und Oberschwingungsanalyse erforderlich

Trennstellenoptimierung

  • Optimierung der Trennstellen mit dem Ziel der Minimierung der Verluste und/oder Verbesserung der Zuverlässigkeit sowie Minimierung der Schalthandlungen
  • Unterstützung von symmetrischen und unsymmetrischen Systemen, inkl. Berücksichtigung der thermischen Grenzen, Spannungsgrenzen und Spannungsfall/-anstieg
  • Simultane Optimierung von einzelnen oder mehreren Szenarien und Zeiträumen
  • Zweig- und Grenzflussbegrenzungen, absolute Spannungseinschränkungen sowie Beschränkungen in Bezug auf Spannungsfall/-anstieg
  • Erweiterte Berichtsfunktionen und grafische Visualisierung, einschließlich automatischer Identifizierung von Trennstellen
  • Verschiedene Methoden wie Heuristiken, Genetische Algorithmen und Simulated Annealing

Spannungsprofil-Optimierung

  • Überprüfungs- und Optimierungs-Modus
  • Spannungsprofil-Optimierung für bidirektionale Lastflüsse in Systemen mit hohem Anteil an dezentraler Erzeugung
  • Ermittlung der optimalen Stufenschalterposition von Ortsnetz-Trans­formatoren im Einspeise- und Bezugsfall (gleichzeitig oder unabhängig)
  • Kombinierte Betrachtung der Spannungsprofile von MS- und NS-Abgängen mit erweiterten Auswertemöglichkeiten

Symmetrie-Optimierung

  • Automatisierte Rekonfiguration der Anschlüsse von Lasten, Generatoren und/oder Zweig-Netzelementen, um eine möglichst geringe Leistungsasymmetrie zu erreichen
  • Minimierung der Leistungsasymmetrie am Einspeisepunkt oder der durchschnittlichen Leistungsasymmetrie im Abgang
  • Hohe Flexibilität erlaubt auch Rekonfiguration von Netzteilen
  • Erfassung der Ergebnisse der Varianten für ein vereinfachtes Umschalten der originalen in optimierte Phasenanschlüsse
  • Verschiedene Methoden, wie z. B. Standardheuristiken, Genetische ­Algorithmen und Simulated Annealing

Optimale Positionierung von Betriebsmitteln

  • Ermittlung der optimalen Standorte und Abmessungen von neuen Speichern und Spannungsreglern
  • Wirtschaftlichkeitsberechnungen um die Gesamtkosten einschließlich der Kosten für Installation, Betrieb und Instandhaltung zu minimieren
  • Optimierung bereits vorhandener Speicher, Spannungsregler und Transformatoren
  • Benutzerdefinierbare Zeiträume und Schrittweiten
  • Berücksichtigung von thermischen Grenzen und Spannungsgrenzen sowie gerätespezifischen Einschränkungen
  • Automatisierte Erstellung optimaler Zeitcharakteristiken für den Wirkleistungseinsatz von Speichern und Stufenschalterpositionen von Spannungsreglern
  • Zahlreiche Berichtsmöglichkeiten und Ergebnisvisualisierungen
  • Zur Lösung normaler Berechnungen: Eingebauter Löser
  • Zur Lösung großer, komplexer Berechnungen: Integrierte Schnittstelle zu externen Lösern wie z. B. CPLEX und GUROBI1

1CPLEX und GUROBI Lizenzen müssen separat erworben werden

Optimale Kompensation

  • Bestimmen der optimalen Einbauorte, Typen, Phasentechnologien und Größen von Kondensatorbänken
  • Wirtschaftlichkeitsbetrachtung der Energieverluste gegenüber Investitionskosten für die Installation von Kondensatorbänken während Spannungsprofil zeitgleich innerhalb festgelegter Grenzwerte gehalten wird
  • Unterstützung von Last-Ganglinien
