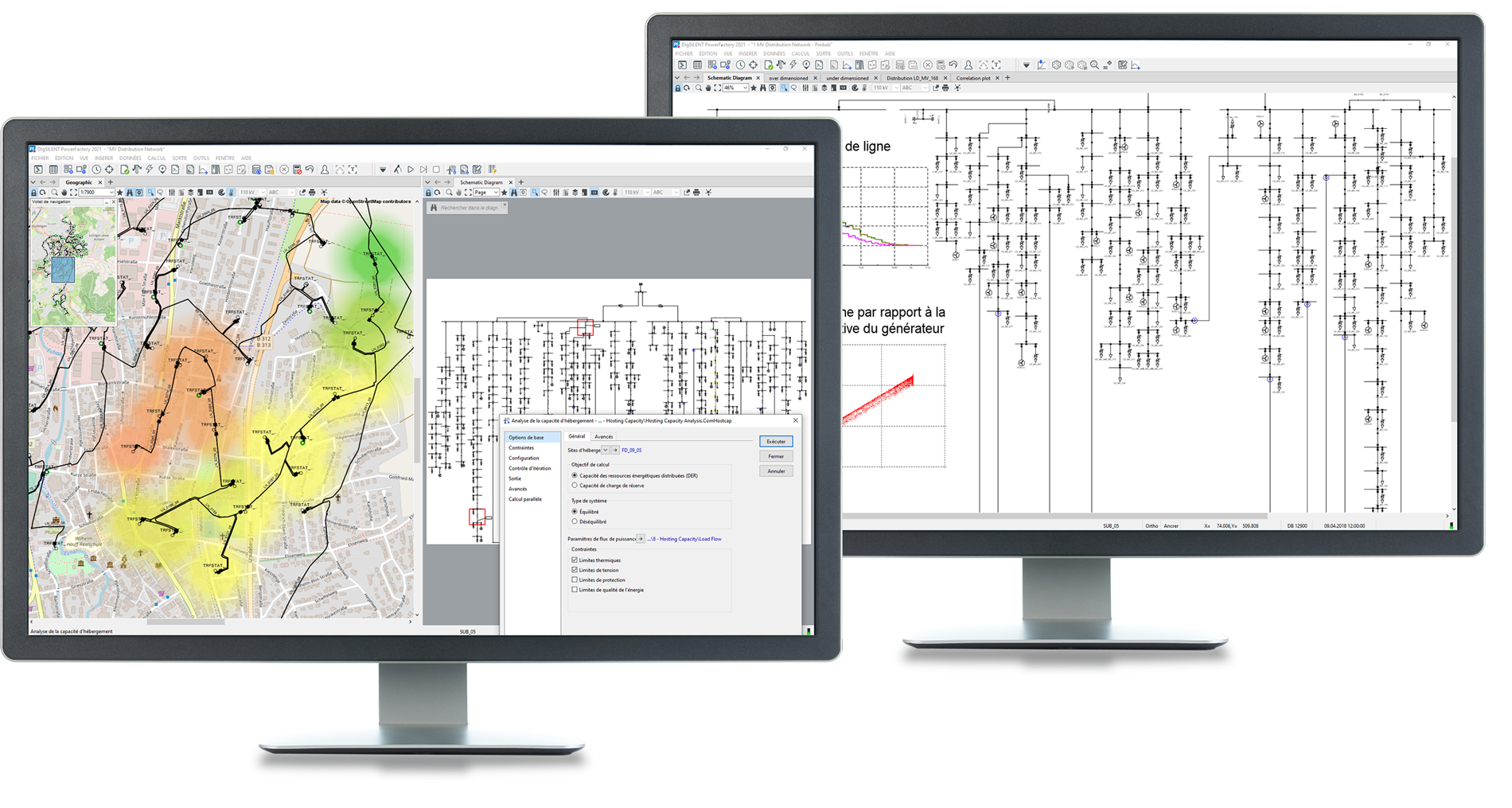

PowerFactory pour des systèmes d'énergie décentralisée

Des phénomènes tels que les flux de puissance inversés, les creux de tension et surtensions, les niveaux variables de charge des équipements sont quelques-uns des défis posés par la production distribuée dans les réseaux d’électricité.


Parmi les défis posés, il faut noter en particulier l’interaction entre une production hautement volatile à partir de sources renouvelables, un réseau contenant une quantité croissante d’équipements innovants et une variabilité croissante de la consommation. Très complète, la bibliothèque PowerFactory de modèles met à la disposition des utilisateurs des modèles prêts à
l’emploi de générateurs et convertisseurs, de systèmes PV avec calcul de puissance intégré en fonction du rayonnement solaire, de piles à combustible, d’éoliennes, de stockage en batteries, etc. ainsi que des modèles dynamiques (p. ex. CEI, WECC).
Pour tenir compte de l’interaction entre la consommation et la génération dans le réseau, des modèles de charges monophasées et triphasées, des profils de consommation d’énergie et des modèles de véhicules électriques peuvent être utilisés. Cela constitue la base parfaite pour toutes les analyses nécessaires, depuis les évaluations de réseaux déséquilibrés et les calculs de chute et d’élévation de tension, jusqu’aux simulations quasi-dynamiques et à l’optimisation des profils de tension. Le calcul de la capacité d’hébergement permet d’évaluer la capacité installable de sources d’énergies renouvelables, tandis qu’une analyse probabiliste
et une analyse de fiabilité peuvent être réalisées afin de déterminer les niveaux de risque dues aux incertitudes.

FONCTIONS SÉLECTIONNÉES

Modélisation

  • Modèle de système PV avec calcul de puissance intégré en fonction du rayonnement solaire (technologie mono- et triphasée)
  • Modèle de générateur éolien avec calcul de puissance basé sur la distribution de la vitesse du vent ou sur des séries temporelles
  • Modèles dynamiques de générateurs éoliens, de systèmes photovoltaïques, stockage par batterie et ressources énergétiques distribuées (DER_A) y compris capacité FRT
  • Modèle de charge composite WECC intégré
  • Divers schémas de contrôle de la puissance réactive pour générateurs individuels ou contrôleurs principaux de parcs éoliens / PV
  • Capacité de changement de prises sous charge avec divers schémas de contrôle, incluant la compensation de chute en ligne pour les transformateurs et régulateurs de tension
  • Représentation de réseaux symétriques et asymétriques

Calcul

  • Dimensionnement des câbles des réseaux de distribution, facteur de déclassement et calcul du courant admissible dans les câbles
  • Simulation quasi-dynamique à moyen et long terme en tenant compte de la production variable et des applications de stockage en batterie
  • Optimisation des positions de prise des transformateurs de distribution pour les flux de puissance bidirectionnels dans les systèmes à haut niveau de production distribuée, pour un profil de tension optimisé
  • Calcul de court-circuit
    Réseaux AC selon IEC 60909, ANSI et IEC 61363
    Réseaux DC selon IEC 61660 et ANSI/IEEE 946
  • Evaluation de la capacité d’hébergement pour le calcul de la capacité de production ou de charge en réserve dans des zones de réseau existantes
  • Analyse probabiliste du flux de charge et du flux de puissance optimal
  • Analyse de fiabilité pour identifier la perte de production et de charges, incluant des schémas de rétablissement optimal
  • Analyse harmonique, balayage d’impédance et calcul du papillotement pour l’évaluation de la qualité de l’énergie
PowerFactory
