PowerFactory pour les systèmes d'énergie renouvelables

Des études complexes d’intégration de la production renouvelable dans les réseaux électriques sont aujourd’hui l’une des questions clés de la planification et de l’analyse des réseaux.

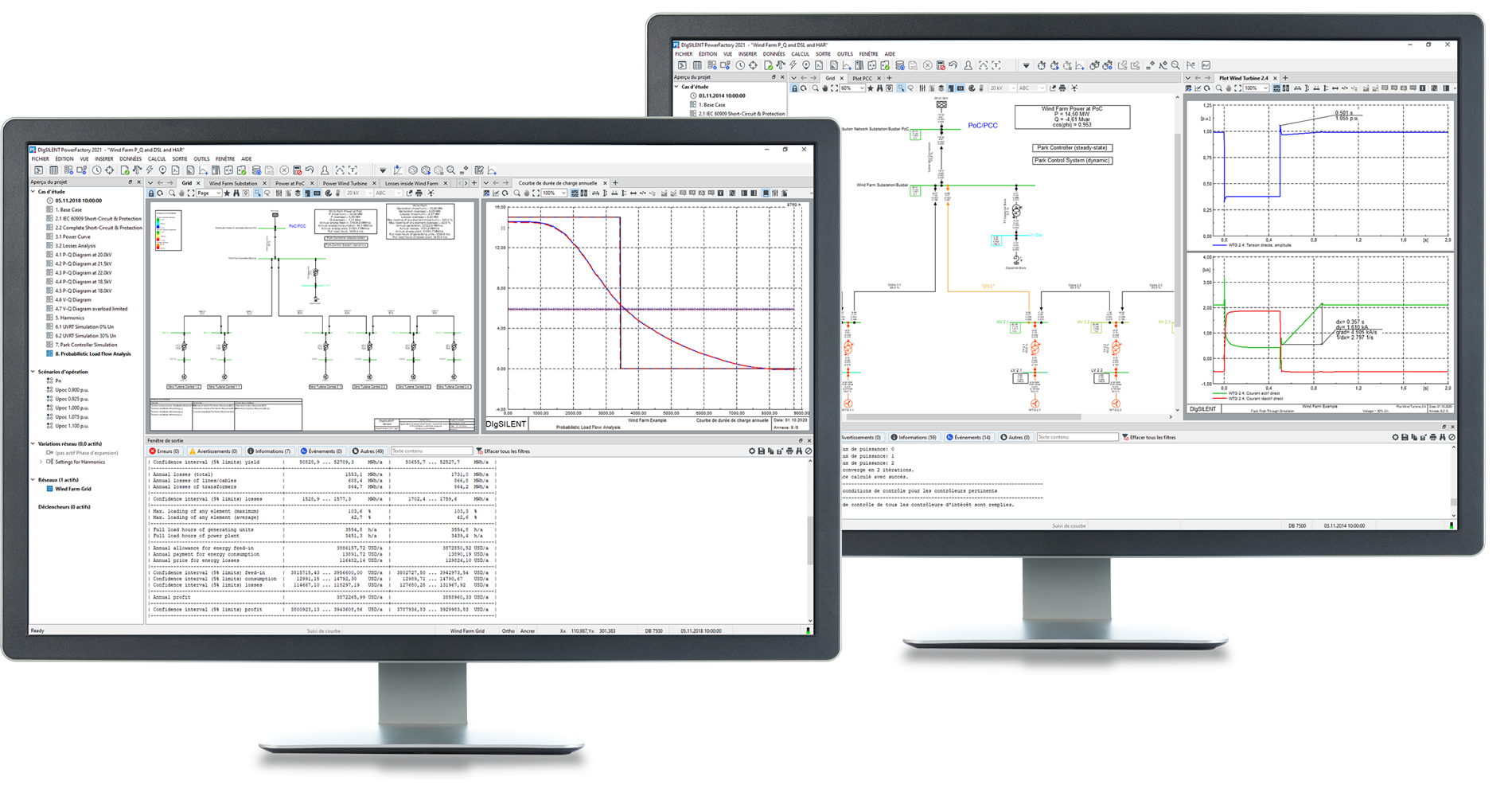

PowerFactory combine des capacités étendues de modélisation avec des algorithmes de recherche avancés. Il est facile de créer des modèles de réseaux et de parcs à l’aide d’une boîte d’outils de dessin intuitive, tandis que l’utilisation de modèles types et une vaste bibliothèque de modèles permettent de construire efficacement des modèles de centrales complets. Un large ensemble d’outils est fourni pour effectuer le vaste éventail d’études requises pour le raccordement au réseau et l’analyse d’impact sur le réseau de parcs éoliens, de production photovoltaïque et de toute autre centrale électrique à énergie renouvelable. Les tâches récurrentes peuvent facilement être automatisées à l’aide d’outils de script, afin de rationaliser le processus d’analyse.

FONCTIONS CLÉS SÉLECTIONNÉES

  • Calculs de flux de puissance en régime permanent en considérant les limites de capacité en puissance réactive dépendante de la tension, et les régulateurs de parc énergétique avec caractéristiques de consigne, etc.
  • Modèle de système PV avec calcul de puissance intégré en fonction du rayonnement solaire (technologie mono- et triphasée)
  • Calcul de court-circuit selon CEI 60909 et ANSI, et méthode complète avec support de tension dynamique en fonction des réglages du facteur k
  • Simulation quasi-dynamique à moyen et long terme
  • Modèles de vent stochastiques et outils d’analyse probabiliste
  • Stabilité équilibrée et déséquilibrée et analyse EMT, p. ex. pour analyse UVRT et OVRT
  • Cosimulation multi-domaines (RMS/EMT)
  • Modèles pour tous les types établis d’éoliennes et de générateurs / convertisseurs, les systèmes photovoltaïques, le stockage d’énergie en batterie, les STATCOM et les systèmes HVDC
  • Modèles dynamiques selon CEI 61400-27-1 et WECC
  • Interface pour modèles externes selon CEI 61400-27-1
  • Modélisation définie par l’utilisateur pour simulation quasi-dynamique, dynamique RMS et EMT
  • Option de cryptage pour les modèles définis par l’utilisateur et option de compilation (interface de modèle DLL)
  • Évaluation de la qualité de l’énergie, incluant analyse harmonique avec équivalents Norton dépendant de la fréquence, balayages en fréquence d’impédance et calcul du papillotement
  • Analyse de la réponse en fréquence du modèle (diagrammes de Bode et de Nyquist)
